三極管極性判斷方法

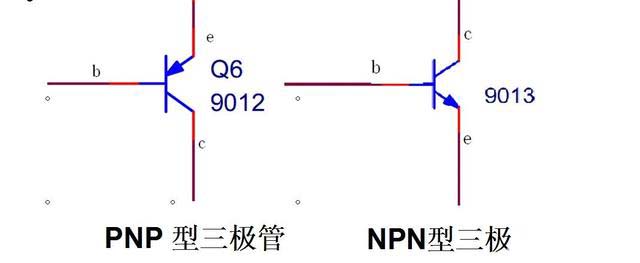

見上圖，三極管內部有發射結和集電結兩個PN結，PNP類型的箭頭都朝內，猶如兩個二極管負極接負極，NPN箭頭都朝外，猶如二極管正極接正極，基極就是兩個PN結公共的地方，我們只要使用萬用表分別測量兩個二極管的導通壓降，就可以判斷出三極管的基極了。

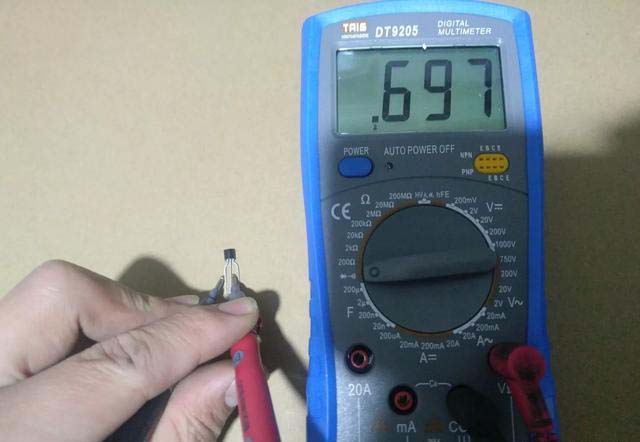

一，找出基極和判斷管型。萬用表撥至二極管檔位，將紅黑表筆依次輪流接三極管的任意兩腳，如果紅表筆固定接一腳，黑表筆分別接另外兩腳都有數值顯示，表示紅表筆所接為基極，且管型為NPN；如果黑表筆固定接一腳，紅表筆分別接另外兩腳都有數值顯示，則表示黑表筆所接為基極，且管型為PNP。表筆接錯，會顯示0，表示沒有數值。

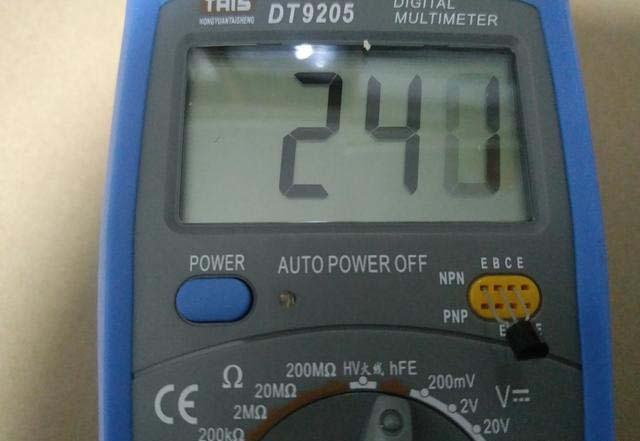

二，找出發射極和集電極。找出基極和管型之后，就可以使用萬用表的hFE檔位找出集電極和發射極了，將萬用表撥至三極管的hFE檔位，將三極管的基極對應插孔中的B，正反兩次插入hFE孔中，讀數大的一次為正確的β值，此時根據孔上標注的字母對應三極管各極，C孔對應集電極，E孔對應發射極。
